Le calibre d’un disjoncteur se détermine en divisant la puissance totale des appareils du circuit par la tension, 230 V en monophasé, ce qui donne l’intensité à protéger. La norme NF C 15-100 impose ensuite de choisir un calibre de disjoncteur compris entre cette intensité et la capacité maximale admissible par la section de câble installée. Pour trois radiateurs de 1 500 W sur un même circuit, l’intensité atteint environ 19,5 A, ce qui oriente vers un disjoncteur 20 A associé à un câble de 2,5 mm². Le calculateur ci-dessous détermine directement le calibre recommandé et la section de câble associée à votre installation.
Calculateur de calibre de disjoncteur
La formule I = P / U pour le monophasé
En courant monophasé 230 V, l’intensité consommée par un circuit se calcule simplement avec I = P / U, où P est la puissance totale en watts des appareils raccordés et U la tension du secteur. Pour un four de 2 500 W, l’intensité vaut ainsi 2 500 / 230, soit environ 10,9 A. Lorsque plusieurs appareils partagent un même circuit, il faut additionner leurs puissances avant d’appliquer la formule, en tenant compte le cas échéant d’un coefficient de foisonnement si tous les appareils ne fonctionnent jamais simultanément à pleine puissance.
Pourquoi respecter la règle Ib ≤ In ≤ Iz
La norme NF C 15-100 encadre le dimensionnement électrique par une inégalité à trois termes : Ib ≤ In ≤ Iz. Ib désigne le courant d’emploi réel du circuit, calculé à partir de la puissance des appareils. In est le calibre nominal du disjoncteur installé. Iz est le courant admissible maximal du câble compte tenu de sa section, de son mode de pose et de la température ambiante. Cette règle garantit que le disjoncteur coupe le circuit avant que le câble ne surchauffe, tout en évitant des déclenchements intempestifs si le calibre est correctement dimensionné par rapport à l’usage réel du circuit.
Tableau de correspondance calibre disjoncteur et section de câble selon la NF C 15-100
| Calibre disjoncteur | Section de câble minimale | Usage typique |
|---|---|---|
| 16 A | 1,5 mm² | Éclairage (jusqu’à 8 points lumineux) |
| 16 à 20 A | 2,5 mm² | Prises de courant standard (séjour, chambres) |
| 20 A | 2,5 mm² | Prises spécialisées (lave-linge, lave-vaisselle, four) |
| 20 A | 2,5 mm² | Radiateurs électriques, volets roulants |
| 32 A | 6 mm² | Plaque de cuisson, circuit dédié |
| 60 A | 16 mm² (standard) | Alimentation générale du tableau électrique |
Pour vérifier la section de câble adaptée à une intensité ou une puissance donnée sur une longueur de ligne précise, notre outil de calcul de section de câble électrique intègre également la chute de tension admissible.

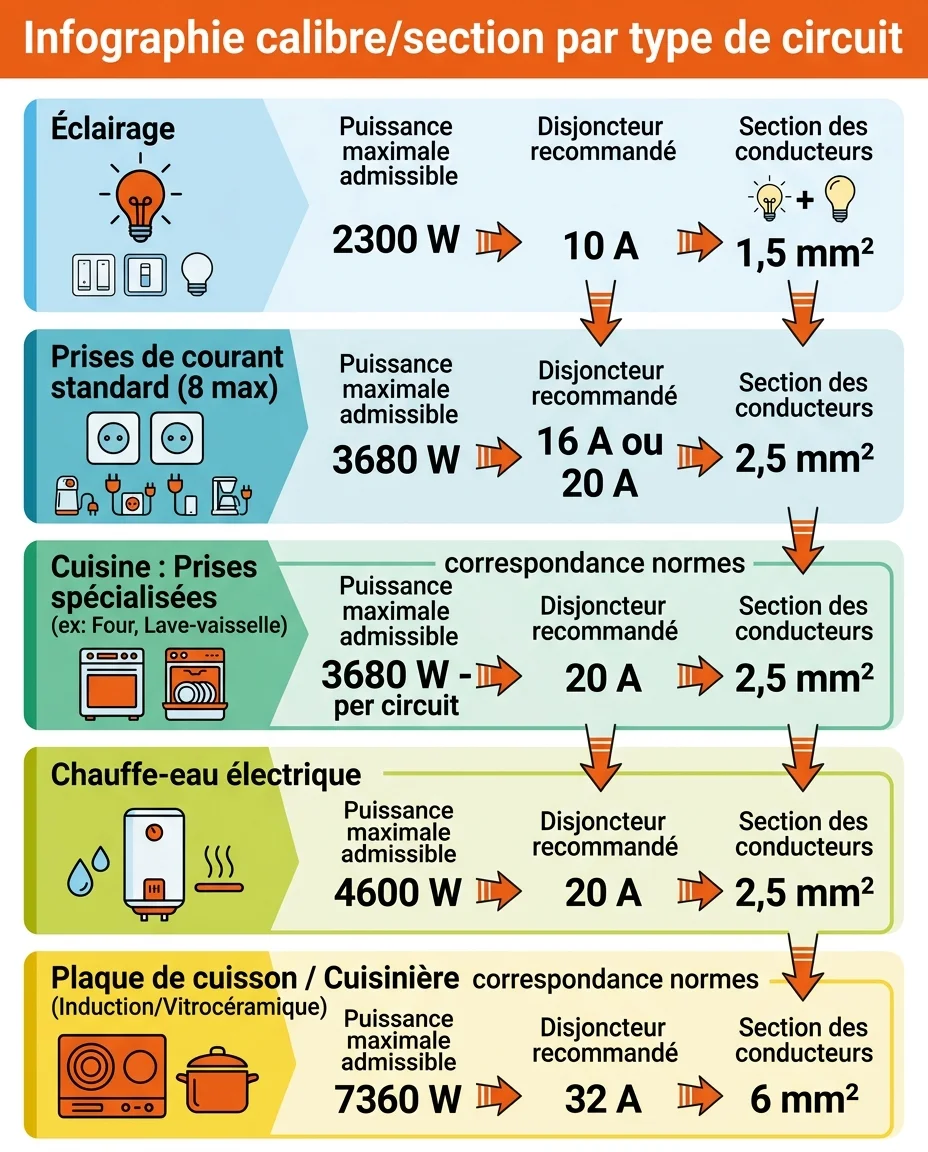

Quel calibre de disjoncteur par type de circuit ?
Chaque type de circuit dispose d’un calibre recommandé par la NF C 15-100, indépendamment de la puissance réelle raccordée, afin de standardiser les installations et garantir une marge de sécurité suffisante. Un circuit d’éclairage se protège systématiquement avec un disjoncteur 16 A, quel que soit le nombre de points lumineux dans la limite autorisée. Les prises de courant classiques admettent un calibre 16 ou 20 A selon la section retenue, tandis que les circuits spécialisés dédiés à un seul gros appareil, comme un four ou un lave-linge, imposent un calibre 20 A avec une ligne indépendante. La plaque de cuisson, forte consommatrice, nécessite quant à elle un circuit dédié en 32 A. Le choix entre disjoncteur et fusible traditionnel se pose rarement aujourd’hui : notre article disjoncteur ou fusible, quelles différences détaille pourquoi le disjoncteur s’est imposé dans les installations modernes.
Que faire si un disjoncteur se déclenche régulièrement ?
Un déclenchement répété signale généralement un calibre sous-dimensionné par rapport à la puissance réellement appelée sur le circuit, ou la présence simultanée de plusieurs appareils fortement consommateurs sur une même ligne. Avant d’augmenter le calibre, il est indispensable de vérifier que la section de câble existante supporte l’intensité plus élevée envisagée : un disjoncteur surdimensionné par rapport à un câble trop fin supprime la protection contre l’échauffement et pose un risque d’incendie. La solution la plus sûre consiste souvent à répartir les appareils sur plusieurs circuits distincts plutôt qu’à remonter le calibre du disjoncteur existant.
Foire aux questions sur le calibre de disjoncteur
Peut-on mettre un disjoncteur 20 A sur un câble de 1,5 mm² ?
Non. Un câble de 1,5 mm² admet au maximum un disjoncteur 16 A selon la NF C 15-100. Installer un calibre supérieur supprimerait la protection thermique du câble, qui pourrait surchauffer avant que le disjoncteur ne se déclenche.
Comment calculer le calibre pour plusieurs appareils sur un même circuit ?
Additionnez la puissance de tous les appareils susceptibles de fonctionner simultanément sur le circuit, divisez le total par 230 V pour obtenir l’intensité, puis choisissez le calibre normalisé immédiatement supérieur compatible avec la section de câble installée.
Faut-il faire appel à un électricien pour choisir son disjoncteur ?
Toute installation ou modification électrique doit être réalisée ou vérifiée par un électricien qualifié, conformément à la norme NF C 15-100. Ce calculateur fournit une estimation indicative utile pour préparer un projet, mais ne remplace pas le diagnostic d’un professionnel sur l’installation réelle.
