Choisir un joint d’étanchéité est une étape déterminante dans la conception et la maintenance de systèmes industriels.
Les joints en fibre et en caoutchouc possèdent chacun des caractéristiques distinctes qui les rendent adaptés à des applications spécifiques.
Le choix du matériau approprié influence directement la performance, la durabilité et la sécurité des installations.
Une connaissance approfondie des propriétés de ces deux types de joints permet d’optimiser leur utilisation selon les contraintes techniques et environnementales.
Différences fondamentales entre joints en fibre et en caoutchouc
Propriétés mécaniques et résistance des joints en fibre
Les joints en fibre se composent généralement de matériaux comme l’aramide, la cellulose ou le graphite, liés par des élastomères. Ces matériaux confèrent aux joints une résistance mécanique élevée, particulièrement adaptée aux applications sous haute pression. La structure fibreuse permet de supporter des contraintes importantes tout en maintenant l’intégrité du joint.
La résistance à la compression est l’un des avantages majeurs des joints en fibre. Ils conservent leur forme même sous des charges importantes, ce qui limite les risques de fluage et d’extrusion. Cette caractéristique est particulièrement utile dans les assemblages boulonnés où la stabilité dimensionnelle doit être maintenue sur de longues périodes.
Les joints en fibre ont également une bonne résistance à l’abrasion et aux cycles thermiques. Leur structure composite leur permet de résister à l’usure mécanique tout en supportant les variations de température sans se dégrader prématurément.
Élasticité et adaptabilité des joints en caoutchouc
Les joints en caoutchouc, qu’ils soient en néoprène, EPDM, nitrile ou silicone, se distinguent par leur élasticité naturelle. Cette propriété leur confère une capacité exceptionnelle à épouser les irrégularités des surfaces à étanchéifier, même lorsque celles-ci ont des défauts ou des imperfections.
La résilience du caoutchouc permet aux joints de retrouver leur forme initiale après compression, ce qui garantit une étanchéité durable même en cas de mouvements ou de vibrations. Cette caractéristique est particulièrement utile dans les applications dynamiques où les composants sont soumis à des déplacements relatifs.
La souplesse intrinsèque des joints en caoutchouc facilite également leur installation. Ils peuvent être déformés temporairement pour s’adapter à des géométries complexes sans risque de rupture, contrairement aux joints en fibre qui ont une rigidité plus importante.
Critères de sélection selon votre application spécifique
Résistance à la température et à la pression
La température de service est un facteur déterminant dans le choix entre joint en fibre ou en caoutchouc. Les joints en fibre supportent généralement des températures plus élevées, pouvant atteindre 350°C pour certaines compositions à base de graphite, tandis que les joints en caoutchouc standard sont limités à environ 120°C. Pour les applications cryogéniques, certains caoutchoucs spéciaux comme le silicone restent flexibles jusqu’à -60°C.
| Type de joint | Température minimale | Température maximale | Pression maximale |
|---|---|---|---|
| Fibre aramide | -50°C | 250°C | 100 bar |
| Fibre graphite | -200°C | 350°C | 140 bar |
| Caoutchouc EPDM | -45°C | 120°C | 20 bar |
| Caoutchouc silicone | -60°C | 200°C | 15 bar |
La résistance à la pression varie également selon le type de joint. Les joints en fibre supportent généralement des pressions plus élevées, jusqu’à 140 bar pour certains modèles, ce qui les rend adaptés aux systèmes haute pression. Les joints en caoutchouc, bien que plus limités en termes de résistance à la pression (généralement entre 10 et 25 bar), compensent par leur capacité à absorber les chocs et les vibrations.
Une étude menée par l’Institut de Recherche en Étanchéité Industrielle a démontré que les joints en fibre conservent jusqu’à 85% de leur résistance mécanique après 5000 heures d’exposition à 200°C, contre seulement 40% pour les joints en caoutchouc standard dans les mêmes conditions.
Compatibilité chimique avec différents fluides
La compatibilité chimique est un critère essentiel dans la préférence pourun joint. Les joints en fibre, particulièrement ceux à base d’aramide ou de graphite, résistent bien aux huiles minérales, aux hydrocarbures et à de nombreux produits chimiques industriels. Cependant, ils peuvent se dégrader au contact de certains acides forts ou de solutions fortement oxydantes.
Les joints en caoutchouc ont une compatibilité chimique qui varie considérablement selon leur composition. Le caoutchouc EPDM résiste remarquablement aux produits chimiques polaires comme l’eau chaude, la vapeur et les solutions alcalines, mais se dégrade rapidement au contact d’hydrocarbures. À l’inverse, le caoutchouc nitrile (NBR) propose une excellente résistance aux huiles et carburants, mais supporte mal les cétones et les esters.
- Joints en fibre aramide : excellente résistance aux huiles, graisses et solvants organiques
- Joints en fibre graphite : compatibles avec la plupart des produits chimiques industriels
- Caoutchouc EPDM : idéal pour l’eau, la vapeur et les produits chimiques polaires
- Caoutchouc nitrile (NBR) : parfait pour les applications impliquant des hydrocarbures
- Caoutchouc fluoré (FKM) : résistance exceptionnelle aux produits chimiques agressifs et aux températures élevées
La nature du fluide à étanchéifier détermine souvent le choix du matériau. Pour les applications impliquant des produits chimiques agressifs, des tests de compatibilité spécifiques peuvent s’avérer nécessaires pour garantir la durabilité du joint.

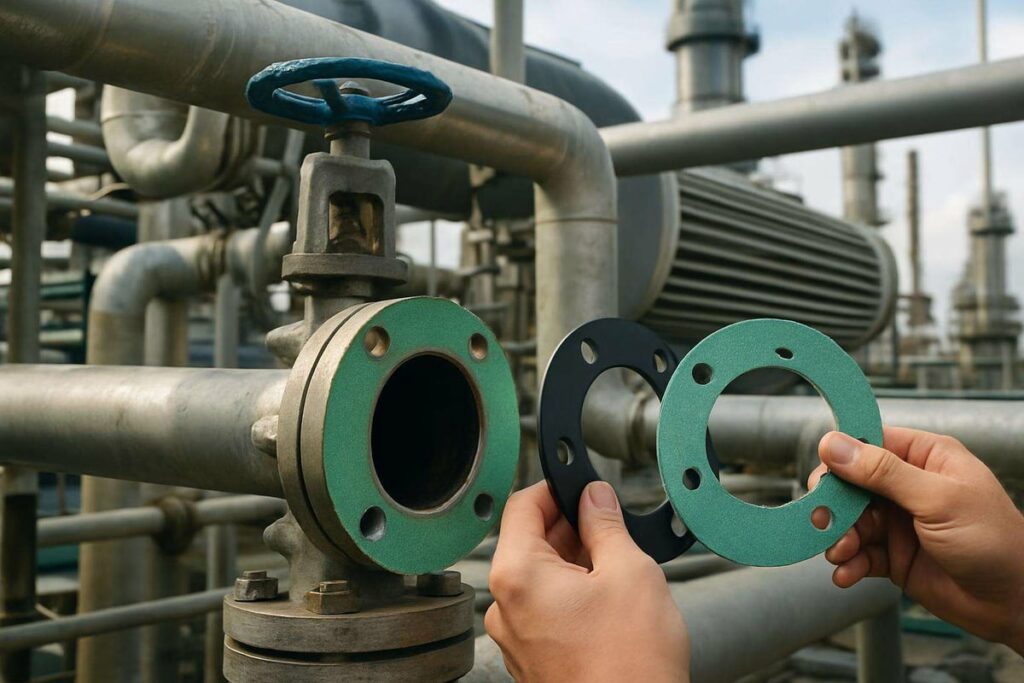

Applications idéales et limites de chaque type de joint
Domaines d’excellence des joints en fibre
Les joints en fibre excellent dans les environnements industriels exigeants où les conditions de service combinent hautes températures et pressions élevées. L’industrie pétrochimique utilise massivement ces joints pour les brides de tuyauterie transportant des fluides à haute température. Leur stabilité dimensionnelle et leur résistance à la compression en font également des candidats idéaux pour les applications statiques de longue durée.
Dans le secteur de la production d’énergie, les joints en fibre équipent fréquemment les échangeurs de chaleur, les turbines à vapeur et les circuits de refroidissement. Leur capacité à maintenir l’étanchéité sous des conditions thermiques variables contribue à la sécurité et à l’efficacité des installations.
Les industries chimiques et papetières apprécient particulièrement les joints en fibre pour leur résistance aux agressions chimiques et leur durabilité. Dans ces environnements, les joints doivent souvent résister à des fluides corrosifs tout en maintenant leur intégrité structurelle sur de longues périodes.
Situations où privilégier les joints en caoutchouc
Les joints en caoutchouc trouvent leur place idéale dans les applications nécessitant une étanchéité parfaite sur des surfaces irrégulières ou présentant des défauts. L’industrie agroalimentaire et pharmaceutique privilégie ces joints pour leur capacité à créer une barrière hermétique sans nécessiter des forces de serrage importantes, ce qui préserve l’intégrité des équipements délicats.
Les applications impliquant des vibrations ou des mouvements relatifs entre les pièces à étanchéifier bénéficient grandement de l’élasticité des joints en caoutchouc. Dans le secteur automobile, ces joints absorbent les vibrations du moteur tout en maintenant l’étanchéité des circuits de lubrification et de refroidissement.
Les environnements soumis à des variations de température modérées mais fréquentes favorisent l’utilisation de joints en caoutchouc. Leur capacité à s’adapter aux dilatations et contractions thermiques des matériaux environnants permet de maintenir l’étanchéité dans des conditions changeantes, comme dans les systèmes de climatisation ou les équipements électroménagers.
Solutions hybrides et alternatives émergentes
Les joints composites sont une évolution technologique combinant les avantages des joints en fibre et en caoutchouc. Ces solutions intègrent généralement une âme en fibre pour la résistance mécanique et un revêtement élastomère pour l’adaptabilité aux surfaces. Cette configuration hybride permet d’obtenir des performances supérieures dans des applications particulièrement exigeantes.
Les joints métalloplastiques, associant un noyau métallique à des couches de matériaux fibreux ou élastomères, gagnent en popularité dans les applications haute performance. Leur résistance exceptionnelle aux conditions extrêmes de température et de pression les rend particulièrement adaptés aux environnements sévères comme les moteurs à combustion ou les réacteurs chimiques.
Les technologies d’étanchéité sans joint (jointless) se développent également, utilisant des surfaces usinées avec une précision micrométrique pour créer une étanchéité par contact direct. Ces solutions, bien que coûteuses à mettre en œuvre, éliminent les problèmes de dégradation des matériaux d’étanchéité et peuvent offrir une durée de vie considérablement prolongée dans certaines applications critiques.
Conseils d’entretien pour prolonger la durée de vie
La manipulation soigneuse des joints lors de l’installation est la première étape pour maximiser leur durée de service. Les joints en fibre, plus rigides, doivent être manipulés avec précaution pour éviter les fissures ou les délaminations. Les joints en caoutchouc, bien que plus souples, peuvent subir des déformations permanentes s’ils sont pliés de manière excessive ou exposés à des solvants incompatibles avant leur installation.
Le serrage approprié des assemblages boulonnés influence directement la performance et la longévité des joints. Un serrage insuffisant peut entraîner des fuites, tandis qu’un serrage excessif risque d’écraser le joint au-delà de sa capacité de récupération élastique. L’utilisation de clés dynamométriques et le respect des séquences de serrage recommandées par les fabricants permettent d’optimiser la compression du joint.
L’inspection régulière des joints installés permet d’identifier précocement les signes de dégradation comme le durcissement, la fissuration ou l’extrusion. Pour les joints en caoutchouc, l’application périodique de produits de conditionnement spécifiques peut prévenir le dessèchement et maintenir l’élasticité du matériau, particulièrement dans les environnements chauds et secs.
