Le tableau électrique d’une habitation renferme des dispositifs de protection indispensables à la sécurité des occupants et du matériel. Parmi ces équipements, deux technologies se distinguent depuis des décennies : le fusible, dispositif historique qui a équipé des millions de foyers, et le disjoncteur, solution moderne devenue la norme dans les constructions récentes. Chacun remplit la même mission fondamentale : interrompre le circuit électrique en cas de problème.
La cohabitation de ces deux systèmes soulève des interrogations légitimes pour les propriétaires et les locataires. Comprendre leurs mécanismes permet d’identifier celui qui répond le mieux aux besoins spécifiques d’une installation électrique. Les caractéristiques techniques, le budget d’entretien et les exigences réglementaires orientent ce choix stratégique.
Les différences essentielles entre disjoncteur et fusible
Les dispositifs de protection électrique se déclinent en deux grandes familles aux approches radicalement différentes. Le fusible repose sur un principe destructif tandis que le disjoncteur adopte une logique réversible. Cette distinction fondamentale influence directement la maintenance, les coûts d’exploitation et la réactivité face aux incidents électriques.
La conception de chaque système reflète l’évolution technologique du secteur électrique. Les fusibles incarnent une solution éprouvée depuis plus d’un siècle, tandis que les disjoncteurs sont une avancée technologique apparue dans les années 1960.
Le principe de fonctionnement du fusible
Le fusible intègre un filament métallique calibré qui fond sous l’effet d’une intensité électrique excessive. Ce conducteur en alliage fusible, généralement composé de plomb, d’étain ou de zinc, se dimensionne précisément pour supporter une charge nominale définie. Lorsque le courant électrique dépasse cette valeur, l’échauffement provoque la rupture du filament en quelques millisecondes.
Cette destruction programmée interrompt instantanément la circulation du courant dans le circuit concerné. Les fusibles se classent selon leur calibre, exprimé en ampères, et leur type : gG pour usage général, aM pour protection moteur. La cartouche fusible nécessite un remplacement systématique après chaque déclenchement, ce qui impose de conserver un stock de rechange adapté aux différents calibres installés.
Le principe de fonctionnement du disjoncteur

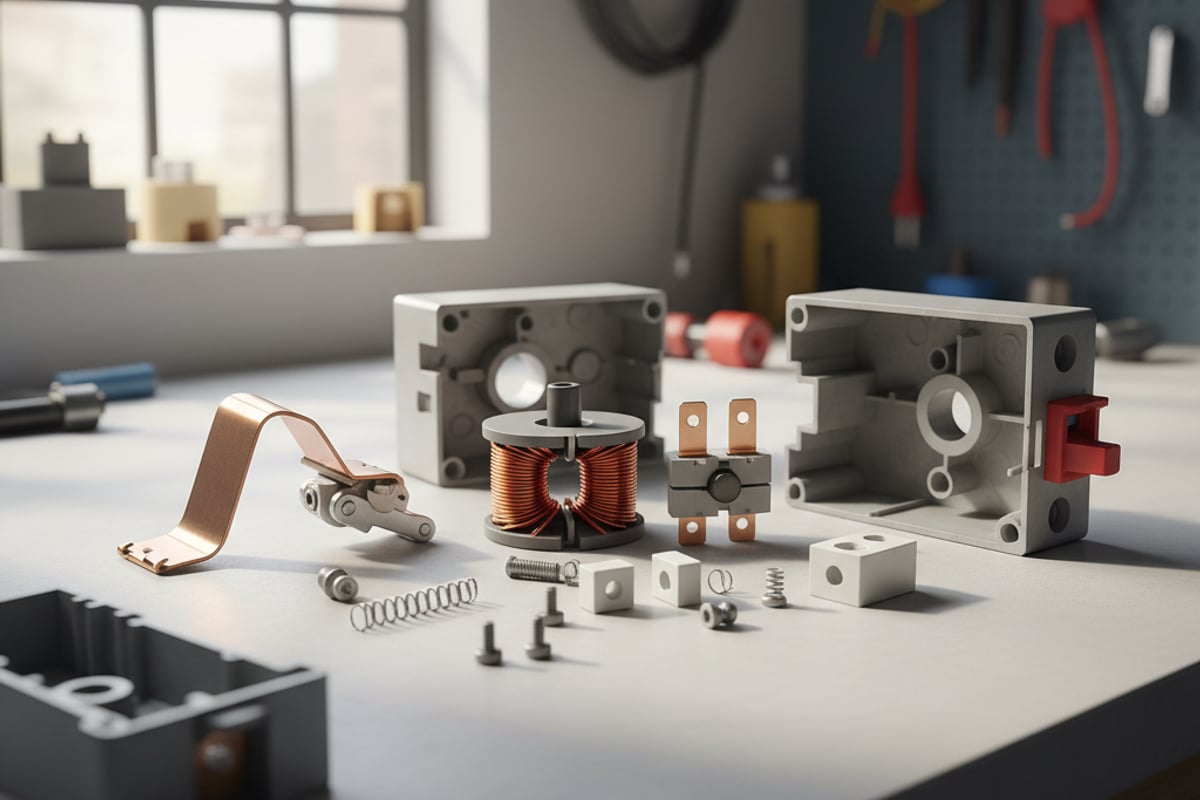

Le disjoncteur combine deux mécanismes de protection complémentaires. Le système thermique utilise un bilame qui se déforme progressivement sous l’effet d’une surcharge prolongée. Cette déformation mécanique actionne le déclencheur qui ouvre les contacts électriques. Le dispositif magnétique intervient lors d’un court-circuit : une bobine génère un champ magnétique proportionnel à l’intensité, qui provoque l’ouverture quasi instantanée du circuit lorsque le seuil critique est franchi.
Cette double protection vous donne une réponse graduée aux anomalies électriques. Un simple réarmement manuel du levier suffit pour rétablir l’alimentation après correction du problème. Les disjoncteurs différentiels ajoutent une troisième protection en détectant les fuites de courant vers la terre, prévenant ainsi les risques d’électrocution.
La réutilisabilité et le coût d’utilisation
L’aspect économique distingue nettement ces deux technologies. Le fusible a un coût d’achat initial modique, entre 1 et 5 euros l’unité selon le calibre. Cependant, chaque intervention nécessite l’acquisition d’une nouvelle cartouche. Sur une période de dix ans, cette dépense récurrente peut représenter plusieurs dizaines d’euros par circuit protégé.
Le disjoncteur affiche un prix d’acquisition supérieur, oscillant entre 15 et 60 euros selon le type et la marque. Néanmoins, sa durée de vie atteint facilement 20 à 30 ans sans remplacement. Cette longévité transforme l’investissement initial en économie à long terme. Le tableau suivant compare les aspects financiers sur une décennie :
| Critère | Fusible | Disjoncteur |
|---|---|---|
| Coût initial | 2 à 5 € | 15 à 60 € |
| Remplacements estimés (10 ans) | 5 à 10 fois | 0 fois |
| Coût total sur 10 ans | 10 à 50 € | 15 à 60 € |
| Durée de vie | Usage unique | 20 à 30 ans |
La rapidité d’intervention et la protection offerte
La vitesse de réaction face à un défaut électrique conditionne l’étendue des dégâts potentiels. Le fusible réagit en 2 à 5 millisecondes lors d’un court-circuit violent. Cette célérité protège efficacement les conducteurs contre la surchauffe. Toutefois, sa réponse aux surcharges progressives est moins performante, avec des délais pouvant atteindre plusieurs secondes selon l’amplitude du dépassement.
Le disjoncteur magnéto-thermique coupe le circuit en moins de 10 millisecondes sur court-circuit. Sa protection thermique surveille en permanence l’échauffement et déclenche dès que la température atteint le seuil critique. Cette surveillance continue limite les risques d’incendie liés aux surcharges électriques persistantes. L’ajout d’un dispositif différentiel 30 mA garantit une protection des personnes contre les contacts indirects, fonction inexistante sur les fusibles classiques.
Quel dispositif choisir selon votre installation électrique
La configuration du réseau électrique domestique détermine le type de protection optimal. Les installations anciennes conservent généralement leur système à fusibles par souci de compatibilité avec le tableau existant. Les rénovations complètes et les constructions neuves privilégient systématiquement les disjoncteurs. Cette tendance s’explique par l’évolution des normes et les exigences accrues en matière de sécurité électrique.
L’architecture du tableau électrique influence également cette décision. Un porte-fusibles traditionnel ne peut accueillir directement des disjoncteurs modulaires sans modification substantielle. Inversement, un coffret moderne équipé de rails DIN facilite l’installation et le remplacement des dispositifs de protection.
Les critères de choix pour une installation domestique
Plusieurs paramètres orientent le choix du système de protection approprié. La surface habitable et le nombre de circuits déterminent la quantité de dispositifs nécessaires. Une maison de 100 m² compte en moyenne 8 à 12 circuits dédiés : éclairage, prises de courant, électroménager, chauffage. Chaque circuit requiert une protection calibrée selon la section des conducteurs et la puissance des équipements alimentés.
La présence d’appareils sensibles est un autre facteur décisif. L’informatique, l’audiovisuel et les équipements électroniques bénéficient grandement de la protection différentielle offerte par les disjoncteurs modernes. Le type d’occupants influence également ce choix : les familles avec enfants privilégient naturellement les solutions proposant le niveau de sécurité maximal. Les éléments suivants méritent une attention particulière :
- La puissance de l’abonnement électrique souscrit auprès du fournisseur d’énergie
- Le nombre et la nature des équipements électriques installés dans le logement
- L’âge et l’état général de l’installation électrique existante
- Le budget alloué à la mise en conformité ou à la rénovation électrique
- Les contraintes architecturales du tableau électrique en place
Les avantages du disjoncteur pour les habitations modernes
Les constructions contemporaines intègrent nativement des tableaux électriques équipés de disjoncteurs divisionnaires et différentiels. Cette configuration répond aux exigences de la norme NF C 15-100 qui régit les installations domestiques. Le confort d’utilisation est un réel avantage : un simple réarmement du levier rétablit l’alimentation après identification et correction de l’anomalie.
La lisibilité du tableau s’améliore considérablement avec les disjoncteurs étiquetés. Chaque circuit s’identifie rapidement grâce aux repérages normalisés. Les modèles récents proposent des voyants de défaut qui signalent la nature du déclenchement : surcharge, court-circuit ou fuite à la terre. Cette information facilite grandement le diagnostic et accélère le dépannage, même pour un utilisateur non averti.
Les cas où le fusible reste pertinent
Certaines situations justifient le maintien ou l’installation de fusibles. Les installations classées présentant un intérêt patrimonial conservent parfois leurs équipements d’origine pour des raisons de préservation historique. Les budgets serrés orientent également vers cette solution, particulièrement dans les logements locatifs où le propriétaire assume les frais de maintenance.
Les tableaux électriques anciens nécessiteraient une refonte complète pour accueillir des disjoncteurs modulaires. Cette transformation implique des travaux conséquents et un investissement substantiel. Dans ce contexte, le remplacement à l’identique des porte-fusibles défectueux est plus pragmatique. Les installations temporaires, comme les chantiers ou les structures provisoires, utilisent également des fusibles pour leur simplicité de mise en œuvre et leur coût réduit.
Les normes électriques en vigueur à respecter
La réglementation française impose des exigences strictes pour les installations électriques neuves et rénovées. La norme NF C 15-100 définit les règles de conception et de réalisation. Cette référence technique exige la présence d’un dispositif différentiel à haute sensibilité (30 mA) en tête de chaque groupe de circuits. Les fusibles traditionnels ne répondent pas à cette obligation, rendant les disjoncteurs différentiels incontournables.
Le diagnostic électrique obligatoire pour les logements de plus de 15 ans identifie les non-conformités majeures. Selon une étude récente, près de 68% des installations anciennes ont au moins une anomalie non négligeable. L’absence de protection différentielle figure parmi les défauts les plus fréquemment relevés. Les travaux de mise aux normes imposent généralement le remplacement des fusibles par des disjoncteurs pour satisfaire aux exigences réglementaires actuelles.
